AEG (Allgemeine Elektrizitäts-Gesellschaft, Berlin)
Das mechanische Stellwerk von AEG kann auf den ersten Blick mit dem Jüdel-Typ verwechselt werden. Die am Weichenhebel angebrachte Sichel, an die sich der Verschlußbalken anschließt, läßt zunächst auf Jüdel schließen. Unterschiede ergeben sich jedoch im Detail: Die Ansatzstelle für den Einscherhebel ist nur in der Breite des Einscherhebels ausgebildet, bei Jüdel ist diese Lücke in der Seilscheibe deutlich größer.

Wie beim Jüdel-Stellwerk ist die Seilscheibe zweirollig aufgebaut und der Weichenhebel links der Seilrolle angebracht.

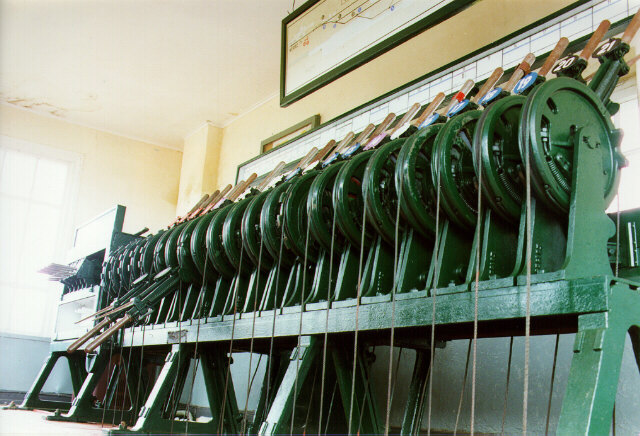

[Gera Süd]
Auffällig sind auch die Fahrstraßenhebel, die länger und dünner als bei Jüdel bzw. Einheit sind, wie diese Aufnahme aus Gera Süd zeigt.

Auf der Aufnahme sind leider nicht die gegenüber Jüdel deutlich anderen Blocksperren im Blockuntersatz zu sehen. Ein weiterer Unterschied zeigt sich beim Blick ins Verschlußregister, da auch die AEG-Verschlußstücke anders aufgebaut sind als diejenigen von Jüdel. Es ist zu vermuten, daß AEG sich hier die Bauart Harwig als Vorbild genommen hat.

Ein weiterer Unterschied zeigt sich nur bei umgelegten Weichenhebeln: Der Stellweg der AEG-Hebel beträgt weniger als 180 Grad, so daß Hebel in Grund- und umgelegter Stellung keine durchgehende Linie bilden.
Aufgrund der sonstigen Ähnlichkeiten ist jedoch zu vermuten, daß bei Umbauten von AEG-Stellwerken auch Jüdel-Teile verwendet wurden, so daß die obigen Unterscheidungsmerkmale ggf. nicht mehr zu erkennen sind.

[Stellwerk Sourbrodt]
